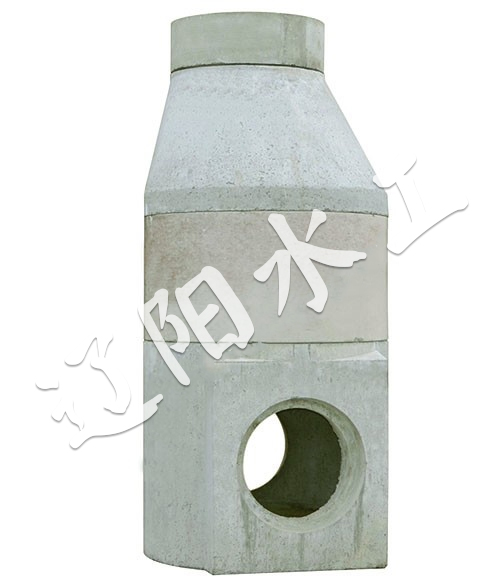

鋼筋混凝土柔性接口矩形污水檢查井
執行標準：Q/LYZ01-2012
預制鋼筋混凝土柔性接口矩形檢查井和沉泥井，是一種全新綠色環保產品，是老式磚砌檢查井的更新?lián)Q代產品。在污水排放和回收過程中，完全實現了管線的全程無滲漏，達到了保護環境，不污染土壤和地下水資源的目的。徹底解決了老式傳統磚砌檢查井與管道連接的污水滲漏問題。產品廣泛應用于城市道路給、排水主干線建設工程項目，屬國內首創。產品已獲國家zhuanli（zhuanli號：ZL-201120093733.6）。
該產品具有創新性，實用性，可靠性。生產工藝成熟，質量穩定。批量試生產，客戶反映良好。產品符合國家產業政策及環境保護要求，經濟效益和社會效益顯著，市場前景廣闊。
矩形預制鋼筋混凝土柔性接口檢查井規格
| 排水管線規格 mm | 井室內部尺寸 長×寬×高×壁厚×底厚mm | 參考重量 kg | 井蓋尺寸 長×寬×厚度mm | 參考重量 kg |
| 500 | 1100×1100×1810×180×180 | 4950 | 1460×1460×140 | 630 |
| 600 | 1100×1100×1810×180×180 | 4880 | 1460×1460×140 | 630 |
| 700 | 1100×1100×1810×180×180 | 4780 | 1460×1460×140 | 630 |
| 800 | 1100×1100×1810×180×180 | 4680 | 1460×1460×140 | 630 |
| 900 | 1300×1100×1810×180×180 | 5030 | 1600×1460×140 | 730 |
| 1000 | 1300×1100×1810×180×180 | 4900 | 1600×1460×140 | 730 |
| 1100 | 1500×1100×1810×180×180 | 5180 | 1860×1460×140 | 830 |
| 1200 | 1500×1100×1810×180×180 | 5030 | 1860×1460×140 | 830 |
| 1350 | 1880×1100×2220×180×180 | 6980 | 2240×1460×140 | 1030 |
| 1500 | 1880×1100×2220×180×180 | 6680 | 2240×1460×140 | 1030 |
| 1600 | 2100×1100×2530×200×250 | 9460 | 2500×1500×140 | 1200 |
| 1800 | 2100×1100×2530×200×250 | 8930 | 2500×1500×140 | 1200 |
| 2000 | 2540×1100×2970×200×250 | 11610 | 2940×1500×160 | 1630 |
| 2200 | 2540×1100×2970×200×250 | 10980 | 2940×1500×160 | 1630 |
| 2400 | 3350×1100×3650×200×250 | 15350 | 3750×1500×200 | 2630 |
| 2600 | 3350×1100×3650×200×250 | 14380 | 3750×1500×200 | 2630 |
圓形預制鋼筋混凝土柔性接口檢查井規格
| 井室規格 內徑×凈高×壁厚×底厚mm | 收口圈規格 上口內徑×下口內徑×凈高×壁厚mm | 井室與收口圈組裝后凈高度 mm | 適用于管道口徑 mm | 參考重量kg | ||
| 井室 | 收口圈 | 合計 | ||||
| 1000×980×120×100 | 700×1000×800×120 | 1780 | ≤500以下 | 1200 | 600 | 1800 |
| 1200×1210×120×120 | 700×1200×800×120 | 2010 | ≤700以下 | 1700 | 800 | 2500 |
| 1500×1570×150×130 | 700×1500×800×150 | 2370 | ≤1000以下 | 3380 | 1150 | 4530 |
說明：根據用戶對檢查井高度的要求，可通過定制不同長度的井筒調節圈或井室調節圈進行調整檢查井的高度。一般情況下采用井筒調節圈進行調整檢查井高度，不宜采用井室調節圈進行調整檢查井高度。
井筒規格
| 內徑×凈高×壁厚mm | 參考重量kg |
| 700×1000×115 | 740 |
| 700×2000×115 | 1480 |
